Вычислитель тепловой энергии втэ-2 new

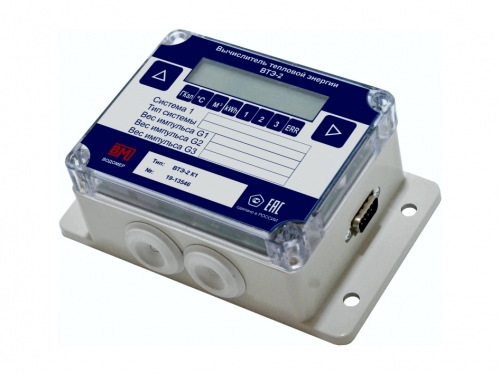

Вычислитель втэ-2k

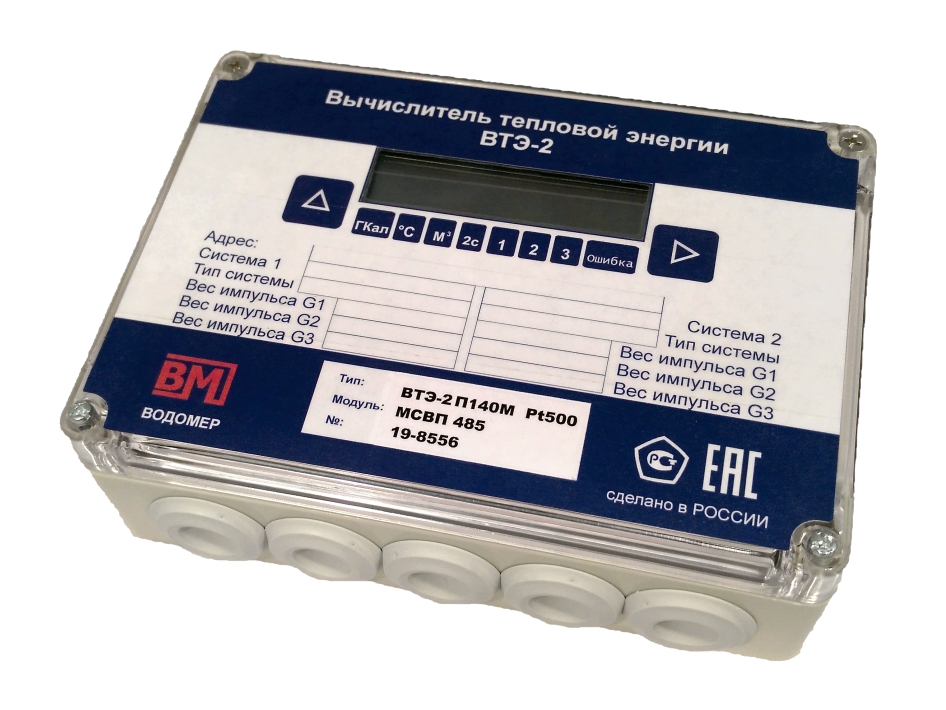

Вычислитель втэ-2п

Вычислитель тепловой энергии втэ-2 new

Вычислители тепловой энергии ВТЭ-2 предназначены для измерений и преобразований входных электрических сигналов (сопротивление, сила постоянного тока и количество электрических импульсов) в значения соответствующих физических величин (температура, давление и объем) с последующим вычислением, записью в энергонезависимую память и индикацией объемного расхода, объема, массы, температуры, разности температур, давления, тепловой энергии/энергии охлаждения (мощности), а также измерения текущего времени.

ОПИСАНИЕ И НАЗНАЧЕНИЕ


Вычислитель тепловой энергии ВТЭ-2К ►	Вычислитель тепловой энергии ВТЭ-2П ►

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики тепловычислителя в комплекте с термопреобразователями
Измеряемая величина - тепловая энергия	ГКал
Количество значащих цифр на индикаторе отсчетного устройства	8
Цена единицы младшего разряда по температуре воды, ºС	0,01
Цена единицы младшего разряда по разности температур, ºС	0,01
Цена импульса, л/имп	1 - 1000
Шаг изменения цены импульса, л/имп	0,01
Цена единицы младшего разряда по объему теплоносителя (воды), м3	0,001 - 1
Цена единицы младшего разряда по тепловой энергии, ГКал	0,01
Диапазон измерения времени работы, час	от 0 до 99999
Предел допускаемой относительной погрешности вычислителя при измерении тепловой энергии в указанных диапазонах разности температур, % 1 ºС ≤ Δt < 3 ºС 3 ºС ≤ Δt < 20 ºС 20 ºС ≤ Δt ≤ 150 ºС	± 1,5 ± 1 ± 0,5
Предел допускаемой абсолютной погрешности вычислителя при измерении температуры, ºC	± 0,3
Диапазон измерения температур, ºС	1 ÷ 150
Диапазон измерения разности температур, ºС	3 - 145
Вес вычислителя, кг	0,5 ± 0,01
Габаритные размеры, мм	90х115х55
Напряжение питания литиевой батареи, В	3,6
Степень защиты корпуса от пыли и влаги	IP 65
Условия эксплуатации: - температура окружающего воздуха, ºС - относительная влажность воздуха не более, % - атмосферное давление, кПа	-10 ÷ +50 80 84 ÷ 106,7
Условия хранения соответствуют	ГОСТ 15150-69

МОДИФИКАЦИЯ ТЕПЛОВЫЧИСЛИТЕЛЯ ВТЭ-1

Наименование
К1(К-1М)	К2(К-2М)	К3	П-14(П-15)М
Количество систем теплоснабжения	1	1	1	2(1)
Кол-во входов счетчиков воды (электроэнергии)	3+1(3)	3+1(3)	4	6(3)
Учет тепловой энергии /энергии охлаждения	+	+	+	+
Измерение температуры наружного воздуха	+	+	+	+
Тип счетчиков воды	ВСТ, ВСТН
Диаметр счетчиков воды, мм	15-250
Количество основных и (дополнительных) термопреобразователей	2+1(2)	2+1(2)	2	4+2(2+1)
Количество преобразователей давления	-	-	-	4(2)
Выходной ток преобразователей давления	-	-	-	4-20мА
Система теплоснабжения	- закрытая, расходомер на подающем трубопроводе - закрытая, расходомер на обратном трубопроводе - открытая - открытая тупиковая
Наличие встроенного контроллера, принтера	-	-	-	Да
Архивация измеряемых и вычисляемых параметров	1024часа/128суток	1024часа/128суток	1024часа/128суток	3600часов/4400суток/144месяца
Наличие входов для сигнала «реверс»	-	-	-	Да
Наличие входов для контроля питания подключаемого расходомера с сетевым питанием	-	-	-	Да (под заказ)
Подключение вычислителя к компьютеру с помощью интерфейса	RS 232 (через кабель КВТЭ)	RS 485	RS 485	RS 232, RS 485, USB, LAN, GSM (по заказу)

Дополнительная информация по модификациям вычислителей тепловой энергии ВТЭ
К1	Вычислитель предназначен преимущественно для индивидуального использования (в квартирах), но может использоваться и на промышленных предприятиях. ВТЭ-1 К1 имеет встроенный интерфейс RS232, для подключения ПК, модема или другого внешнего устройства (используется кабель КВТЭ, заказываемый отдельно). Особенность этого типа вычислителя (кроме , конечно основной - расчета количества тепловой энергии) - наличие функции прекращения счета объема воды третьего (дополнительного) счетчика воды при снижении температуры воды ниже запрограммированного уровня. Температура воды в трубопроводе, где установлен дополнительный счетчик, измеряется отдельным термопреобразователем. Данная функция может быть использована потребителями например, для контроля качества (температуры) подаваемой в квартиру горячей воды. Имеется импульсный вход для подключения электросчетчика. По показаниям встроенных часов реального времени вычислитель может перерасчитывать количество электроэнергии измеренное однотарифным электросчетчиком по 2-м тарифам.
К1М	Отличается от модификации К1 отсутствием входа импульсов от электросчетчиика и функции "ограничения счета объема воды по третьему расходомеру в зависимости от температуры". У вычислителя уменьшен потребляемый от батареи питания ток и стоимость. В дополнение к штатному протоколу введена поддержка протокола обм ена ModBus RTU, что значительно расширяет возможности использования вычислителей совместно с тепло- контроллерами и другим оборудованием, поддерживающим данный стандартный протокол.
К2	Отличается от модификации К1 наличием встроенного интерфейса RS485. Использование данного интерфейса позволяет без больших затрат объединить любое количество вычислителей, установленных на объекте в единую сеть, и передать данные в диспетчерский пункт.
К2М	Отличается от модификации К2 отсутствием входа импульсов от электросчетчиика и функции "ограничения счета объема воды по третьему расходомеру в зависимости от температуры". У вычислителя уменьшен потребляемый от батареи питания ток и стоимость. В дополнение к штатному протоколу введена поддержка протокола обмена ModBus RTU, что значительно расширяет возможности использования вычислителей совместно с тепло- контроллерами и другим оборудованием, поддерживающим данный стандартный протокол.
К3	Теплосчетчик отличается от модификации К2 использованием дополнительных входов для счетчиков воды. Вход для электросчетчика и функция измерения температуры в дополнительном трубопроводе отсутствуют. Для третьего и четвертого дополнительных счетчиков воды реализована функция расчета объема воды по разнице двух показаний. Это может быть использовано, например при установке двух счетчиков воды на вводе и выводе из квартиры циркуляционного трубопровода ГВС.
П14М П15М	Теплосчетчик предназначен для использования на промышленных предприятиях, вводах в жилые дома и здания, источниках тепла. Производится расчет параметров по двум системам теплоснабжения. Уникальность ВТЭ-1 П14 и теплосчетчика в целом - возможность комплектации вычислителя сменными модулями связи с внешними устройствами - RS232, RS485, USB, LAN, GSM-модем, что значительно расширяет возможности использования теплосчетчика в системах диспетчеризации, и два варианта питания - от встроенной батареи и внешнего источника. Имеется масса дополнительных функций - прямая печать архивов на принтер, контроль питания внешних расходомеров, работа в реверсных системах теплоснабжения и прочее. Модификация П15 - усеченная версия для работы в одной, а не двух системах теплоснабжения.

ПРЕИМУЩЕСТВО

Простота настройки и эксплуатации;
Учет тепловой энергии и энергии охлаждения;
Подключение 2-х систем учета;
Возможность установки параметров как при производстве(по заказу), так и непосредственно на объекте;
Возможность работать во всех типах систем теплоснабжения;
Возможность контроля ГВС и прекращения её расчета при значении температуры ниже запрограммированной;
Минимальная разница температур от 1С°;
Измерения температуры наружного воздуха;
Бесплатное ПО для диспетчеризации узлов учета тепловой энергии;
Подключение до 6 расходомеров;
Подключение до 6 термопреобразователей;
Подключение до 4 датчиков давления;
Автономная работа от встроенного элемента питания до 12лет;
Интерфейсы: USB или RS232, RS485 WIFI;
Увеличенные архивы: часовой 3600час., суточный 4400сут., месячный 144мес.;
Расширенная линейка подключаемых расходомеров, датчиков температуры и давления;
Срок службы 12 лет;
Гарантия 18 месяцев .
